知道電線銅絲數量及單根銅絲半徑怎么算導體截面積平方數

        從上面的截圖我們不然發現，每一款電纜對于導體結構都有如28/0.08、41/0.8、60/0.08這樣的數字，其實這個數字的意思就是指0.14平方/26AWG 的導體是由28支0.08mm半徑的細銅絲絞合而成的，那么0.2平方/24AWG的導體就是由41支0.08mm半徑的細銅絲絞合而成的。

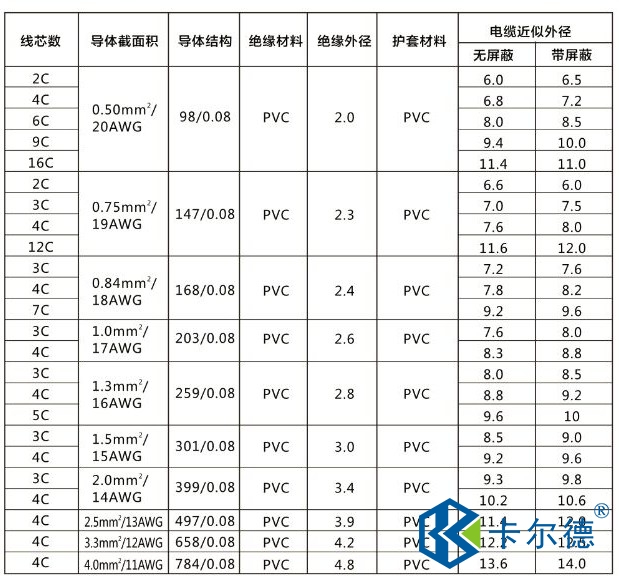

         再來看卡爾德電纜電源線的規格書描述。

       從上圖，我們可以看出，1.5平方/15AWG的導體是由301/0.08mm半徑的細銅絲絞合而成的,4平方/11AWG是由784支0.08mm半徑的細銅絲絞合而成的。
      當然，如果我們不知道電線導體結構，也是可以把電線剝開外皮去數一下銅絲數量和用專業卡尺工具測量出單根銅絲的半徑大小的，然后根據導體銅絲數量和單根銅絲半徑大小計算出導體平方數的。
      那么知道導體銅絲數量及單根銅絲半徑之后是如何算出導體截面積，就是我們所屬的導體平方數的呢？
      卡爾德電纜工程師告訴我們說可以按照以下公式計算：
      導體平方數=0.7854 ×導體每根細銅絲半徑（毫米）的平方×股數
       如41/0.8導體結構的導體平方數=0.7854 ×0.08²×41=0.206 平方
?           301/0.08導體結構的導體平方數=0.7854 ×0.08²×301=1.513 平方
       所以又了以上這個公式，相信大家都能很方便的計算出電線導體的截面積平方數了。
       在這里，我們卡爾德電纜需要提醒大家的是，現在市面上很多在售的電纜導體實際平方數都是低于電纜標簽上標注的導體平方數，就是我們通常所說的不足平方，或者“偷平方”，這也是為什么在電纜市場或者從某些電纜廠家所購買的電纜價格很便宜的最主要原因。所以卡爾德電纜真誠希望所有客戶朋友們?cè)谶x購電纜的時候能擦亮眼睛，不要被電纜標簽上標注的電纜平方數蒙蔽了雙眼。

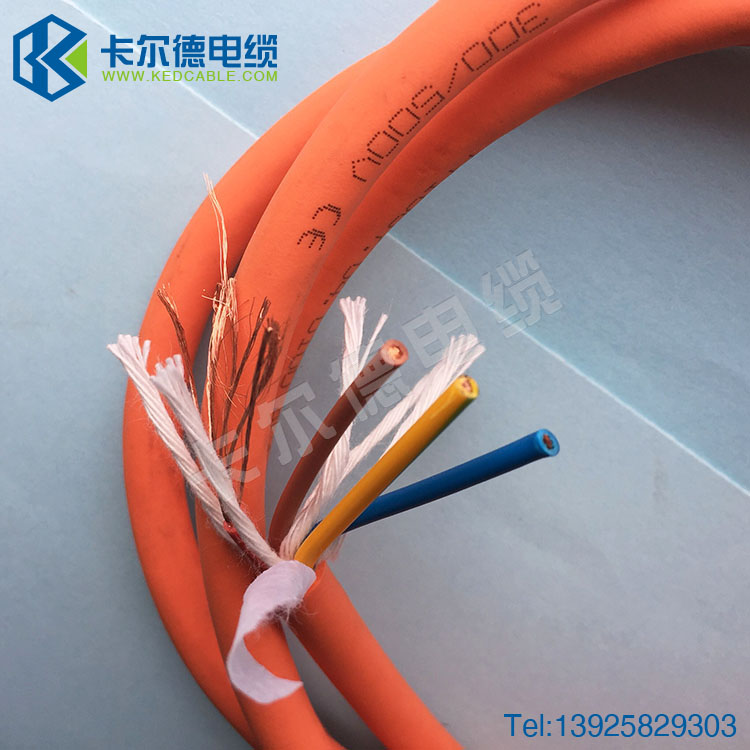

卡爾德YY1007非屏蔽 / YY1008屏蔽 高柔1000萬次電源電纜

        最后，我們卡爾德電纜作為國內知名柔性電纜、拖鏈電纜、機器人電纜廠家，我們鄭重承諾“我們卡爾德電纜出廠的每一根電纜都保證足米足平方，絕不偷工減料，假一罰百！”
